Setka A z podnoszonym kilem

Część 2 - stalowa płetwa kila.

Płetwa z blachy stalowej, ocynkowana, zaokrąglona na krawędzi natarcia i zaostrzona na krawędzi spływu w części podwodnej poza końcówką do której przykręcony będzie bulb

Prowadnica teflonowa

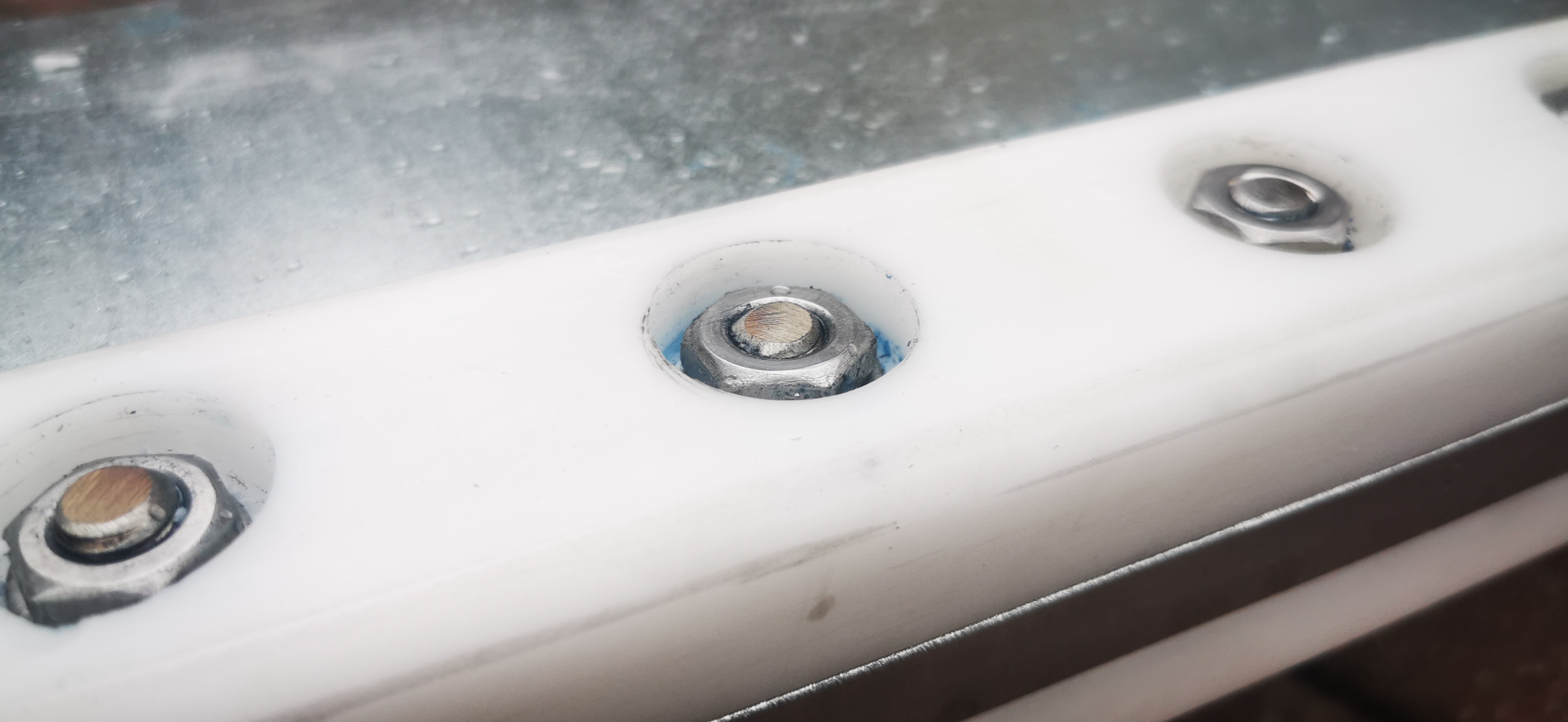

Śruby mocujące prowadnice

Widok na prowadnicę i miejsce wspawania policzków rolek. Płetwę cynkujemy po wspawaniu policzków. Osie rolek ze stali kwasoodpornej (AISI316) wspawujemy w oczyszczone z cynku w miejscu spawania otwory za pomocą elektrody ze stali 308. Spawy z zewnątrz szlifujemy i zabezpieczamy antykorozyjną farbą epoksydową zawierającą pył cynkowy.

Rolki służące do podnoszenia kila. Widać miejsce wspawania policzków rolek.

Wszystkie fotografie Piotr Czarniecki

 Setka A z podnoszonym kilem

Część 1 - wykonanie skrzyni kilowej.

Pierwszy egzemplarz podnoszonego kila do Setki A wykonał Piotr Czarniecki dla Atoma. Tego samego Atoma na którym startował w SpA 2016.

Skrzynię kilową wykonujemy z laminatu poliestrowo - szklanego na wewnętrznej formie jednorazowej.

Budowa formy z płyty grubosci 20mm

Nakładki na formie służą do uzyskania przetłoczeń pod teflonowe ślizgi.

Poszpachlowane krawędzie nakładek formujących

Płyta która pozwoli odformować kołnierz denny

Po pierwszym woskowaniu

Po piątym woskowaniu

Metalowe wzmocnienie przedniej krawędzi

Wzmocnienie gotowe do zalaminowania

Ten sam widok z większej odległosci

Nakładamy dwie warstwy żelkotu

Pierwsze warstwy laminatu, tu 4 x mata 300

Ścianki skrzyni są cienkie

Na razie nie laminujemy dalej

Rozcinamy skrzynię wzdłuż przedniej krawędzi i wyjmujemy formę wewnętrzną

Zlaminowujemy rozcięcie. Do gładkiego wnętrza skrzyni wstawiamy listwy sklejkowe o grubości 20 mm. Listwy zapobiegną odkształcaniu skrzyni podczas dalszego laminowania. Laminujemy następne warstwy do osiągnięcia gramatury zgodnej z projektem. Aby skrzynia nie odkształcała się w czasie laminowania należy jednorazowo nakładać nie więcej warstw niż łącznie 1000G/m2. Teraz należy zrobić kilkunastogodzinną przerwę, potem przeszlifować powierzchnię i nałożyć następne warstwy (np. 3 x M300) i tak do uzyskania przewidzianej gramatury zbrojenia. Nałożenie całej przewidzianej ilosci warstw w jednym procesie mogłoby spowodować wyraźne odkształcenia.
